电感器:TDK推出用于电源电路的业内最低剖面电感器

2023-10-27 09:53 已有人浏览 作者

●   该系列功率电感器实现了最大不超过0.55毫米的超低剖面

●   利用专有磁性材料,实现高效的电源电路设计

●   设计过程中考虑了低剖面IC的模组封装,如芯片级封装(CSP)

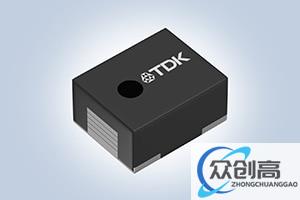

电感器: TDK 推出用于电源电路的业内最低剖面电感器

产品的实际外观与图片不同。

TDK标志没有印在实际产品上。

TDK株式会社近日推出用于电池驱动型可穿戴设备及其它设备的全新 PLEA85 系列高效功率电感器,以提高运行时间。由于使用了TDK新开发的低损耗磁性材料及其薄膜处理工艺,使得新系列电感器拥有业内最低剖面*。该产品系列将于本月(即2023年10月)开始量产。

PLEA85系列的尺寸仅为1.0 毫米(长)x 0.8毫米(宽)x 0.55毫米(高),可帮助工程师实现小型化设计,充分发挥CSP等低剖面IC的优势。底部电极和侧面的部分L形状使其尤为适合高密度表面贴装,有助于抑制安装过程中发生的错位问题,并提高端子强度,进而打造出更加稳固的终端产品。

预计未来将推出性能和密度更高的可穿戴设备,因而市场对更薄、更轻、更小的电子元件的需求也将随之增加。为了满足市场需求,TDK将进一步扩大其高效、小型化、低剖面电感器产品阵容,为电源电路提供关键元件。

*截至2023年10月,来源:TDK

术语

●   CSP:芯片级封装

●   TWS:真无线立体声

主要应用

●   真无线立体声(TWS)耳机、助听器和智能手表等可穿戴设备

●   小型电源模块

主要特点与优势

●   利用薄膜电源电感器的专有低损耗金属磁性材料,实现高效电源电路

●   1.0 毫米(长)x 0.8毫米(宽)x 0.55毫米(高)的紧凑尺寸有助于节省PCB空间,并减轻重量

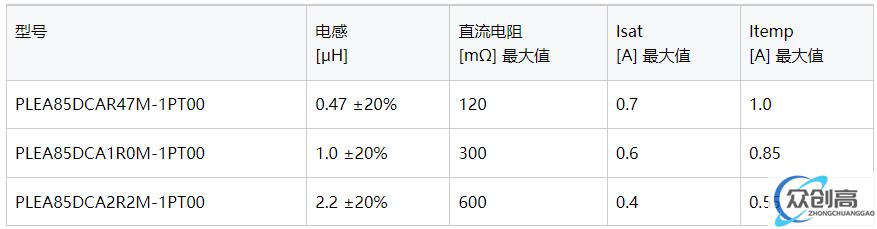

Isat: 基于电感变化的电流值(比初始电感值低30%)

Itemp:基于温度升高的电流值(自热导致温度升高40°C)
