罗德与施瓦茨和SatixFy共同展示宽带DVB-S2X波束跳动和DVB-RCS2传输技术

2023-04-13 09:32 已有人浏览 作者

2023卫星展上,罗德与施瓦茨(以下简称"R&S公司")与以色列SatixFy公司展示了宽带1000 MHz DVB-S2X软件定义无线电(SDR)调制解调器ASIC,相当于在一个共同的测试设置中,将8个VSAT调制解调器放在一个芯片上。同时R&S展示了端到端的测试基础设施,其中包括R&S SMW200A矢量信号发生器和R&S FSW信号和频谱分析仪,以及SatixFy的Sx3099调制解调器ASIC,演示DVB-S2X Annex E宽频带波束跳变和高比特率DVB-RCS2传输。

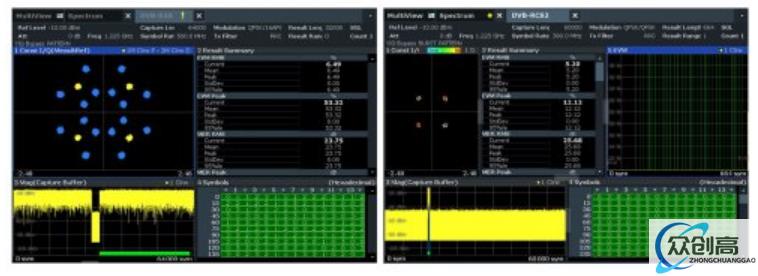

图:用R&S FSW分析的DVB-S2X波束跳动信号(左)和用R&S FSW分析的DVB-RCS2信号(右)波束跳动为适应卫星资源需求的问题提供了一个简单明了的解决方案,可以使总容量增加15%,同时减少20%的未满足和过剩容量。波束跳动的使用对未来的低地轨道星座特别有吸引力,因为它降低了卫星的机载功率消耗,而且它允许实施半双工波形,以减少用户终端的成本及其功率消耗。R&S和SatixFy基于DVB-S2X标准的DVB-S2X超级帧和DVB-RCS2波形合作开发测试设备和多波束SDR调制解调器ASIC波束跳动准备。以色列SatixFy公司是一家专门开发和销售SDR基带芯片、调制解调器和电子导向多波束天线的公司,罗德与施瓦茨是测试测量解决方案的先进企业,他们在2023卫星展期间展示了宽带1000 MHz DVB-S2X软件定义无线电(SDR)调制解调器ASIC,相当于在一个共同的测试设置中,将8个VSAT调制解调器放在一个芯片上。SatixFy的Sx3099芯片在吞吐量方面创造了记录,在前向上表现出1 Gsymb/s的DVB-S2X波束跳动通量,在RCS2中表现出400Msymb/s的吞吐量,在返向上表现出1 Gsymb/s的S2X。新的宽带SDR调制解调器是目前市场上唯一支持波束跳动(DVB-S2X Annex E Rev 2019)和VLSNR的调制解调器,能够进行多波束接收和发射,以支持低地轨道航空连接中的 "先合后断(make before brake)"交接。该芯片包括所有新的超级帧格式类型5、6和7(预编排和 "点射 "波束跳变)。Sx3099包括对DVB-RCS2 400 MHz传输的本地支持,以及对任何其他波形的完整软件定义无线电(SDR)。新的调制解调器的多载波跳动结构(多达4个)使宽带(1GHz)卫星服务的吞吐量大幅提高,以增加卓越的连接性。该芯片在低至-10dB信噪比的VLSNR模式和低至-20dB信噪比的专有ELSNR模式(极低信噪比)下运行,并与SatixFy的电子导向天线顺利对接,通过单个以太网端口在单个Sx3099上同时运行8个波束,用于数据和控制。R&S SMW200A和信号及频谱分析仪R&S FSW支持最新版本的DVB-S2/DVB-S2X标准,以及新增加的用于跳波的附录E和未来LEO星座中使用的DVB-RCS2标准。R&S SMW200A矢量信号发生器是目前第一个完全校准的宽带解决方案,其带宽扩展到4GHz的射频调制带宽,信号生成跨越所有频率和卫星频段,最高可达67GHz,而R&S FSW覆盖的频率最高可达90GHz。DVB-S2X波束跳动演示由高端矢量信号发生器R&S SMW200A提供500 MS/s的DVB-S2X波束跳动信号,采用超帧6格式,在卫星中频1.225 GHz的前向下行链路上提供给SatixFy Sx3099 SDR modem。调制解调器的返回上行链路被调制为380 MS/s的DVB-RCS2信号,并传输到频谱和信号分析仪R&S FSW上。利用独特的DVB-RCS2工具,可以分析频谱和信号质量及其内容,还可以对DVB-RCS2信号进行解码。在3月14日至16日的华盛顿2023年卫星展上,观众可以在罗德与施瓦茨的1326号展台体验波束跳动演示。SatixFy位于2221号展位,期待您加入针对Sx3099芯片的进一步讨论。要了解更多关于波束跳动和标准对它的支持,请参见波束跳动成熟与技术一文。
