【前言】

打印机是我们工作和生活中常见的一类OA产品，根据不同的工作方式，主流的打印机可以分为：激光打印机、喷墨打印机和针式打印机。相比喷墨打印机和针式打印机，激光打印机具有分辨率高、打印速度快、坚固耐用等特点，因此被广泛地应用于银行、学校、政府机构、医疗机构、保险、大型企业等场景中。近年来，随着中国国内的激光打印机产品研发速度加快，不断孕育出新的市场需求，中国激光打印机的市场需求越来越大。

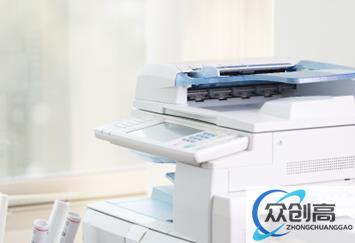

图1|激光打印机示意图

激光二极管被称为打印机的光之“笔”

激光打印机脱胎于上世纪八十年代末的激光照排技术，流行于上世纪九十年代中期。激光打印机和复印机的工作原理基本相同，均采用了静电照相技术，即将待打印的内容转换为感光鼓上的以像素点为单位的位图图像，再通过静电成像将文件转印到纸上，具体工作流程可以总结为以下三个步骤：

1. 激光二极管（LD）发射光，通过多边形反射镜旋转，实现在感光鼓上的扫描。

2. 激光二极管光照射的部位被消除静电，因此调色剂不附着。

3. 通过加热器将调色剂定影在纸上，完成印刷。

从组成结构的角度来看，激光打印机的核心部件包括三部分：感光鼓、包含多边形反射镜的激光扫描光学系统以及激光器。其中，在激光打印机、复印机的光学系统中，激光二极管被称为光之“笔”。

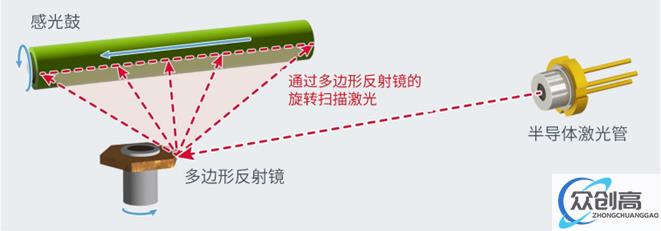

图2│激光扫描光学系统

罗姆在打印机用激光二极管市场的产品阵容与优势

罗姆在激光二极管市场拥有30年以上的实绩，自1984年开发出用于CD机的780nm激光二极管以来，不断开展激光业务，继而面向激光打印机和传感器扩充了产品阵容。如今，在激光打印机、复印机用激光二极管市场中，罗姆已成为重要的供应商之一。

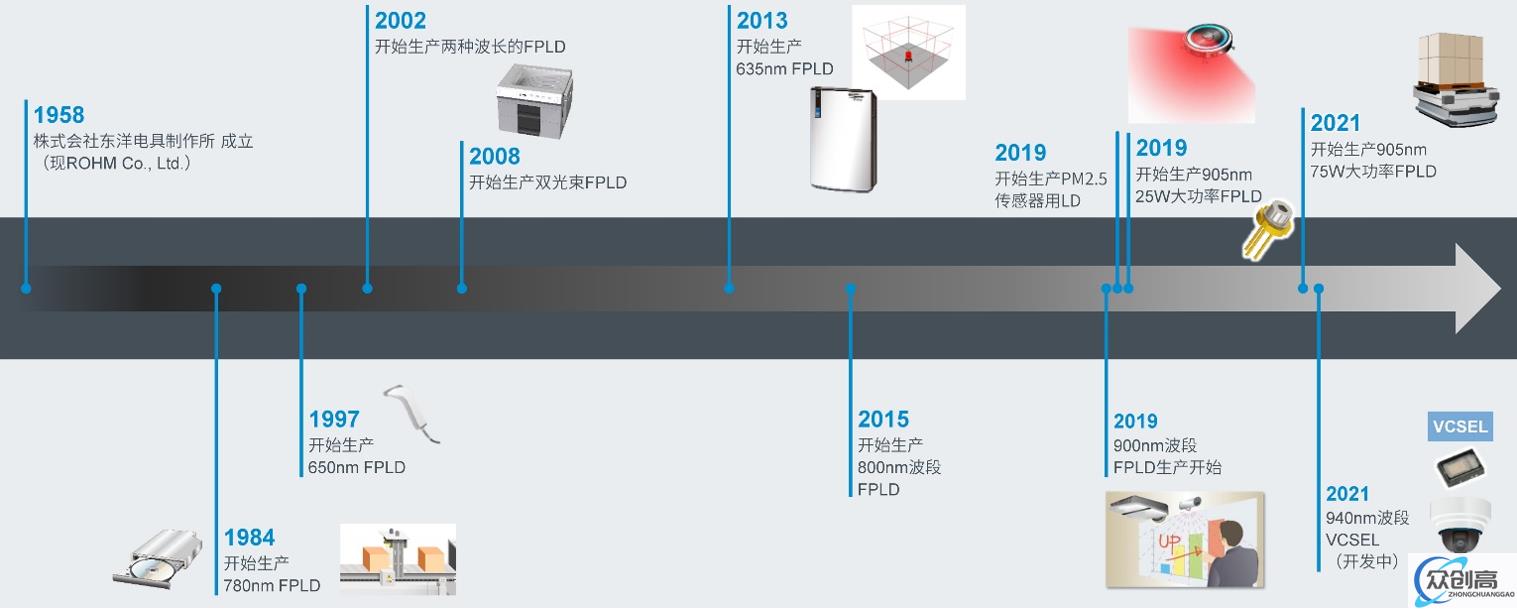

图3丨罗姆在激光二极管市场拥有30年以上的业绩实绩

凭借长期积累的器件设计经验和技术，罗姆的激光二极管产品具有优异的脉冲响应等特性，非常易用，可提升激光打印机的打印清晰度、色彩自然度。目前，产品阵容涵盖650nm-670nm、780nm-800nm波段，功率在7mW-25mW区间的低速用单光束以及高速用双光束产品。

※：产品为定制规格型号，详询罗姆销售人员。

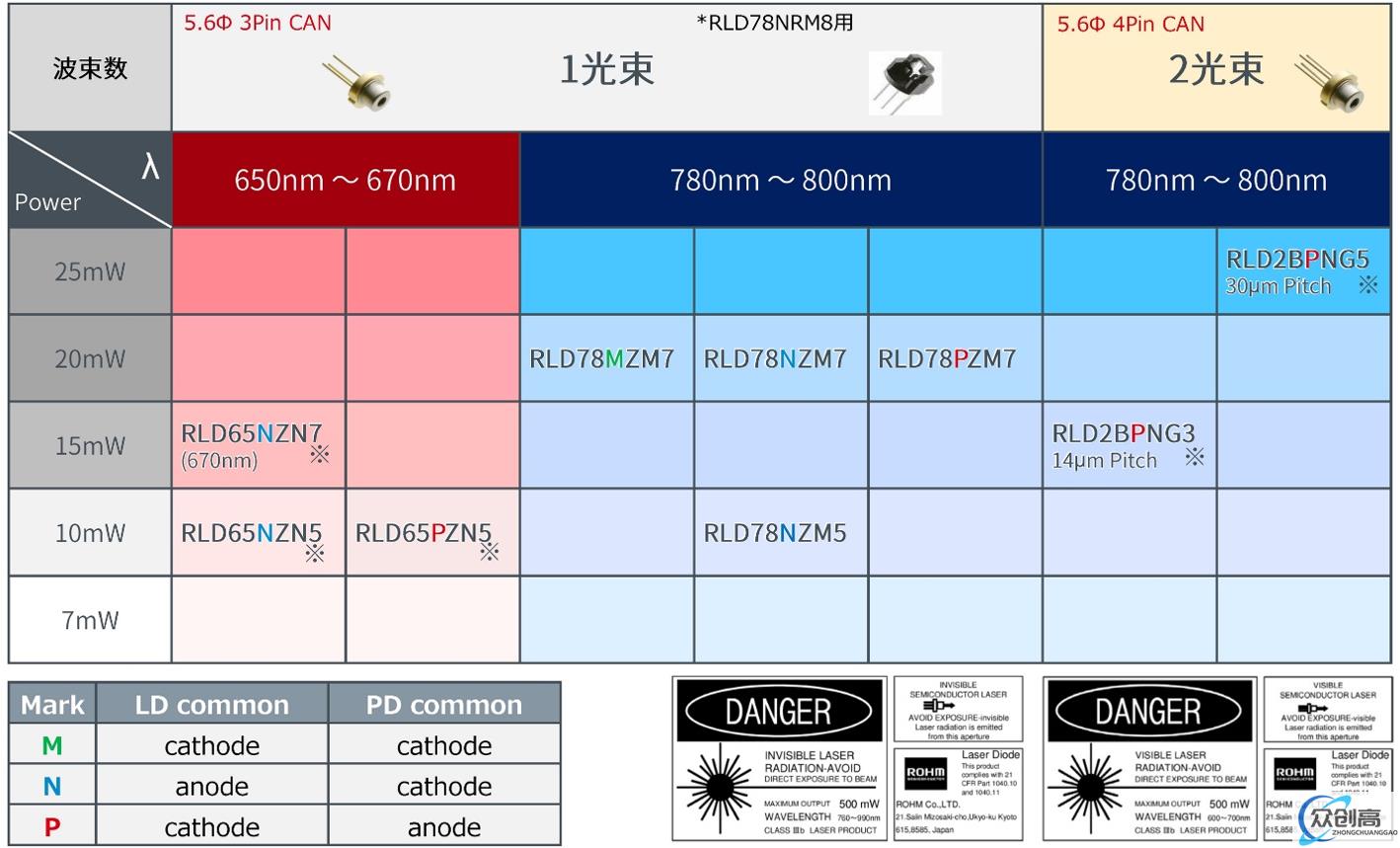

图4 | 罗姆激光打印机用激光二极管产品线阵容

在上述产品阵容中，RLD78NZM5是单光束激光二极管的畅销型号，具备激光打印机高品质打印所要求的全部特性，10年来其作为低速激光打印机使用光源，拥有较高的供应量。此外，实现高品质打印需要非常稳定的脉冲响应特性，RLD78NZM5凭借罗姆独自开发的波导设计技术及高散热性封装，具有1ns以下的脉冲上升和下降时间(Tr,Tf)，其脉冲波形也保持近似矩形的形状。除了脉冲响应特性外，罗姆拥有专用于激光打印机的器件设计技术，不仅用于单光束产品，也应用于双光束产品，助力实现高品质打印。

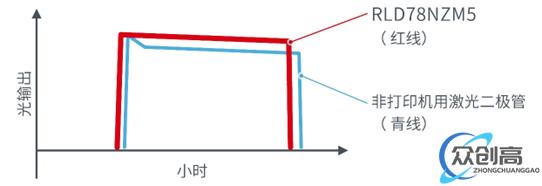

图5丨激光二极管光脉冲波形

此外，RLD2BPNG3是用于高速打印的双光束激光二极管代表型号。双光束激光二极管除了单光束要求的特性之外，还必须尽量减少各光束之间的特性偏差。由于两行同时显像，特性差别过大则会使打出的字或者颜色浓淡不均匀。比如，RLD2BPNG3的驱动电压偏差被控制在0.1V以下。罗姆凭借30多年来不断改进的晶体生长技术和化合物半导体工艺技术，实现了非常稳定的器件特性。

【小结】

基于以上产品特点，罗姆的激光打印机用激光二极管的市场先进地位得到持续性巩固。未来，罗姆将继续为中国的高品质激光打印机研究开发贡献力量。
