大家好，我是小胡。在前面的内容我们讲国内六大CPU厂商的时候，发现了一个问题，就是国产CPU后续工艺迭代的问题。

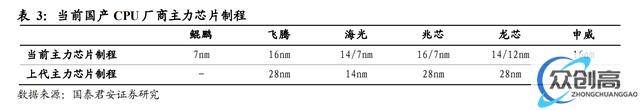

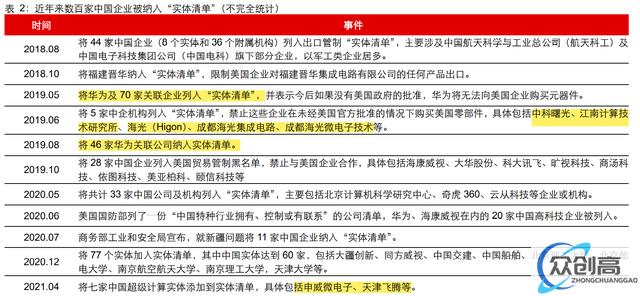

　　除了华为鲲鹏以外，其余五大CPU厂商目前主力芯片的制程工艺都在10nm以上，而六大厂商当中有四家被列入实体清单，鲲鹏920虽然是7nm工艺，但这两年一直依靠库存支撑，芯片供应链问题一直是国产CPU无法回避的问题。

　　22年8月份之后，Chiplet技术，也就是芯粒技术在A股市场中热度升高，我在看券商研报的时候发现，“超越摩尔定律”、“性能升级”、“弯道超车”、“产业突破”成为了研报当中的关键词。

　　今天我们就来跟大家聊聊芯粒技术，并挖掘A股相关的投资机会。

　　Chiplet：后摩尔时代关键技术

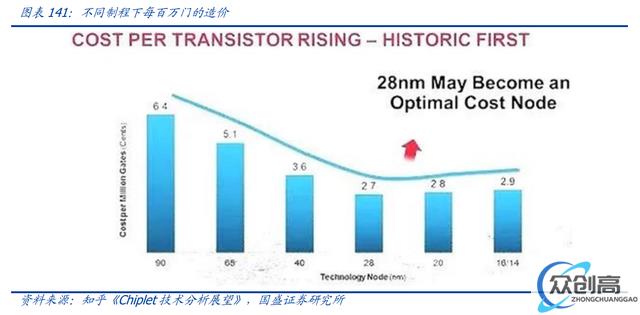

　　当摩尔定律推进到28nm以下的时候，每百万门的造价下降并不明显，甚至14nm单位晶体管的成本较28nm还略有上升。

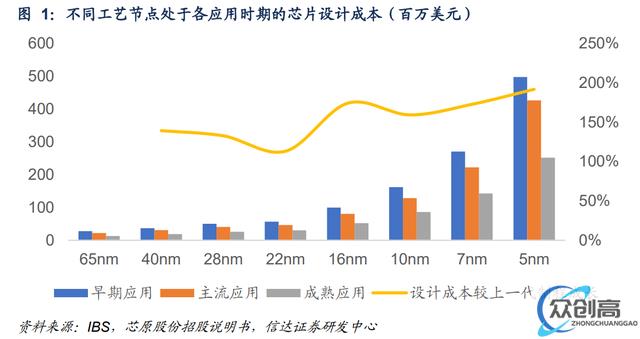

　　而芯片的设计成本到28nm以下成倍地增加，这就导致工艺升级对芯片性能提升的边际收益缩窄，通常只有15%左右，也就是后摩尔时代经济效能提升出现了瓶颈。

　　Chiplet技术就是在这个时候被美满科技得创始人周秀文博士提出来的，它的核心是降本增效。

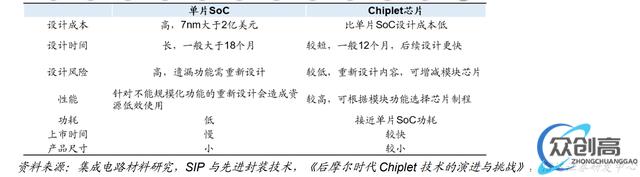

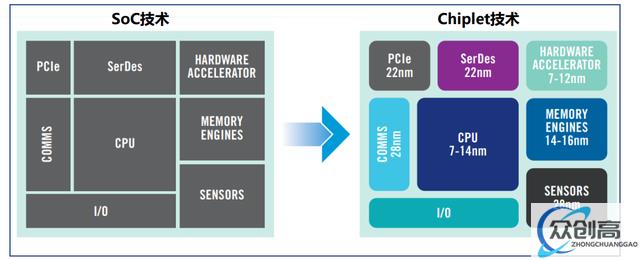

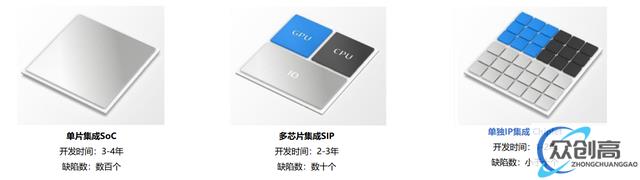

　　我们看传统SoC技术与Chiplet技术的对比，传统SoC芯片是把不同的IP核用相同的工艺制造在同一块晶圆上面，比如CPU、内存、显示控制这些模块都是7nm。

　　而Chiplet技术是在设计时就把不同IP核分开设计，按照需求选择合适的工艺分别制造，比如CPU用7nm，内存用14nm，显示控制用28nm。

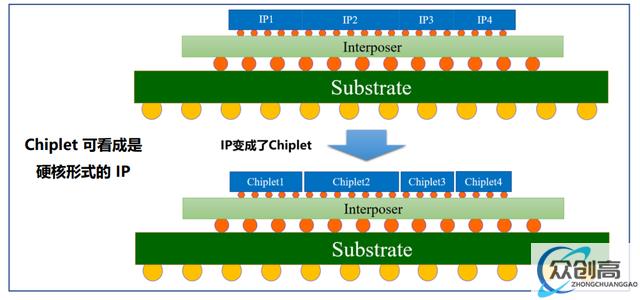

　　最后再通过先进封装技术将各个单元彼此互联，最终集成封装成一个系统级芯片组。

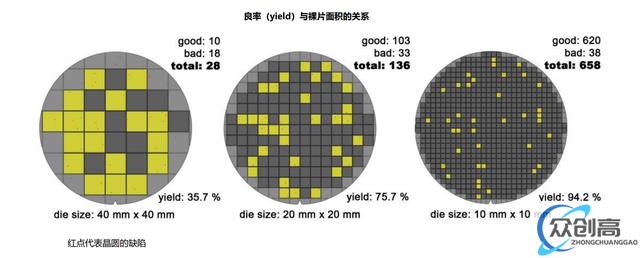

　　Chiplet有三大优势，首先是高良品率，SoC是大芯片，裸片的面积大，出现一点缺陷一大块都废掉了，Chiplet是多颗小芯片分开制造，将裸片的面积做小，能大幅提高良品率。

　　其次是Chiplet具有高设计弹性，SoC芯片采用统一的制程工艺，导致芯片上各个IP核需要同步迭代，而Chiplet芯片采用先进封装工艺，由小芯片组合构成，可以对芯片上部分模块进行选择性地迭代，研发周期更短，节省研发投入。

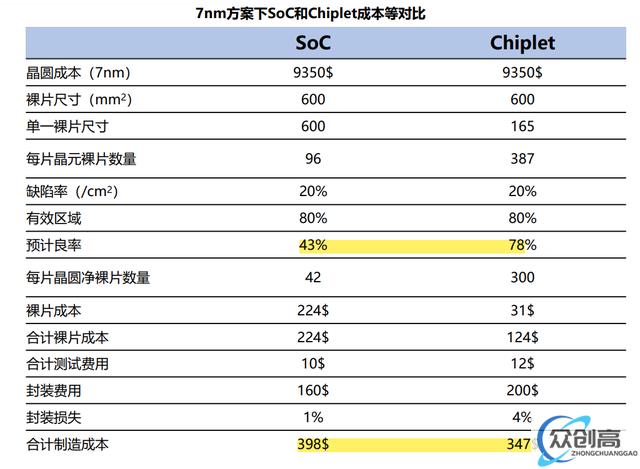

　　最后是低成本，在7nm相同方案下，Chiplet的良品率比SoC提高将近一倍，而成本下降了13%。

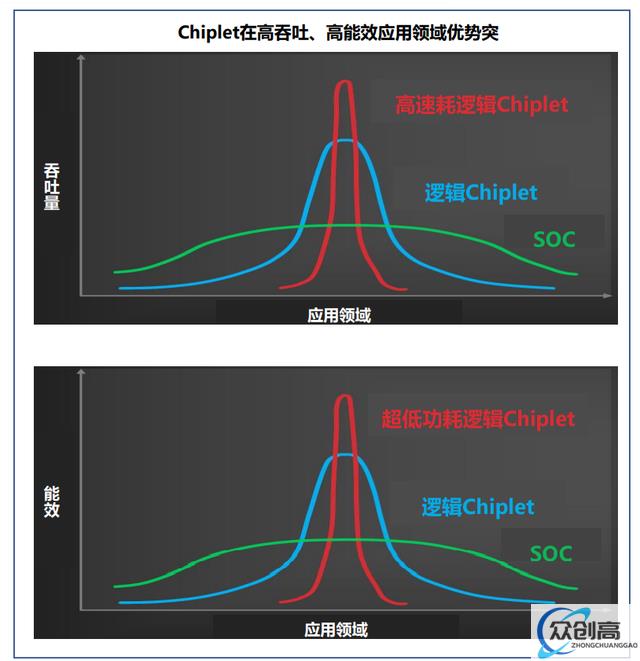

　　综合来看，Chiplet相较传统SoC具有多方面的优势，既降低了成本，又提高了经济效益，是后摩尔时代的发展趋势。

　　那么到这里就可以回答很多人的疑问，Chiplet能不能让国产芯片弯道超车?

　　答案是不能。

　　超大芯片与先进制程最受益Chiplet技术，国内主要产线均是成熟工艺，成熟工艺大芯片分小芯片制造，甚至用更落后的工艺制造的话，达不到降本增效目的，反倒可能增加成本，因为落后工艺单位晶体管成本本就偏高。

　　其实华为在19年推出的鲲鹏920芯片当时就用到了Chiplet技术，性能优异;国产芯片制造技术的提升，解决供应链问题，还是得依靠自主、先进的设备、材料，与晶圆厂共同推进，制造工艺的进步目前看没有捷径。

　　不过，Chiplet技术给我们带来了新的投资机遇。

　　先进封装迎新机遇

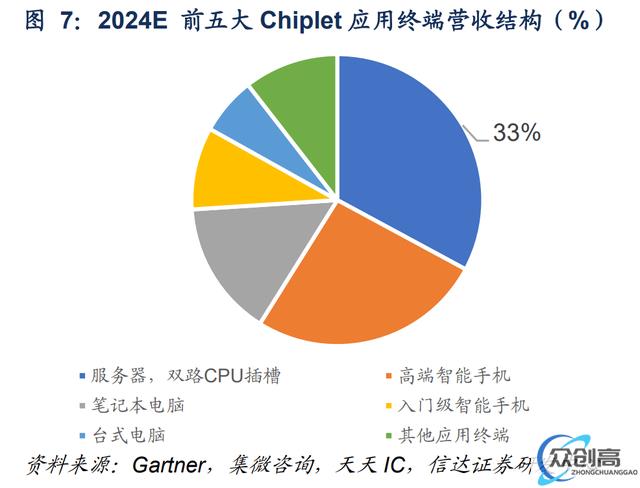

　　从Chiplet芯片需求来看，主要应用于服务器、高端智能手机和笔记本电脑。

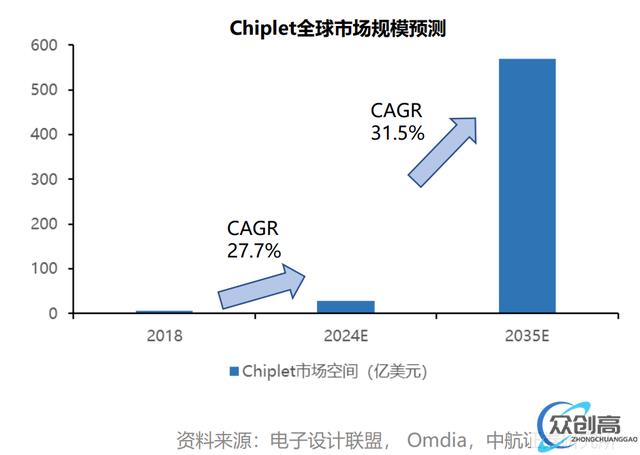

　　从空间来看，机构预测Chiplet市场将在2024年达到58亿美元，并以每年31.5%的年复合增速，在2035年达到570亿美元，10年10倍，目前Chiplet处于发展初期，未来的增速很快，有望重新拉动封测行业增长。

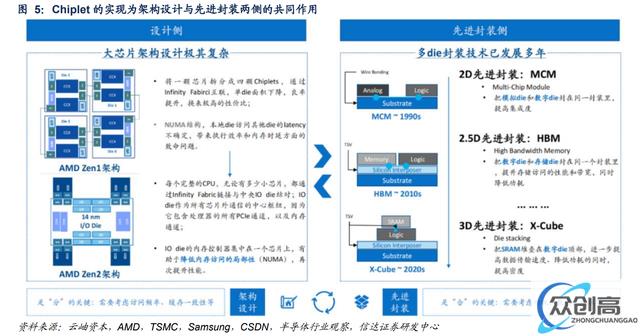

　　Chiplet实现的核心是先进封装，用先进封装把小芯片“合”好，但光有先进封装也不行，还需要上游设计和中游制造把大芯片“分”好，上下游协同，我们主要看好先进封装及芯片测试相关的公司。

　　全球来看，具有前道工艺的代工厂或IDM企业在先进封装技术研发与产业化方面具有技术、人才和资源优势，利用前道技术的封装技术逐渐显现，目前支持Chiplet 技术的主流底层封装技术主要由台积电、ASE、Intel主导。

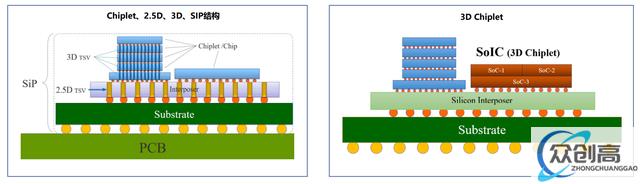

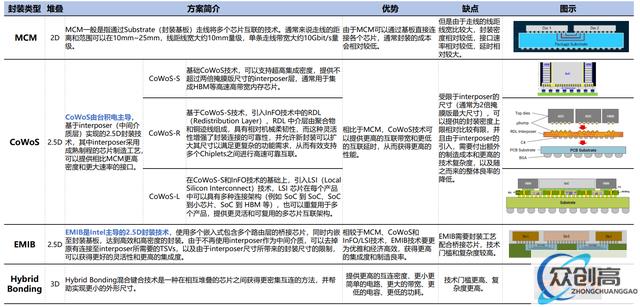

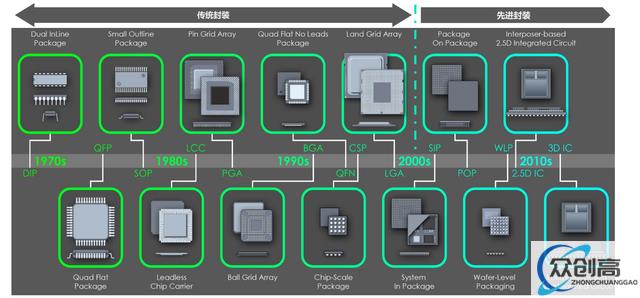

　　目前可用于Chiplet封装解决方案主要是SIP、2.5D和3D封装技术，其中，2.5D封装技术发展已经非常成熟，并且广泛应用于FPGA、CPU、GPU等芯片当中，近年来，随着Chiplet架构的兴起，2.5D封装成为了 Chipet 架构产品主要的封装解决方案。

　　为了节省芯片面积，未来，封装也将从2D/2.5D转向3D 叠，3D封装能够实现芯粒间的堆叠和高密度互联，可以提供更为灵活的设计选择，但是，3D封装的技术难度也更高，目前主要英特尔和台积电掌握3D封装技术并实现商用。
