产品说明

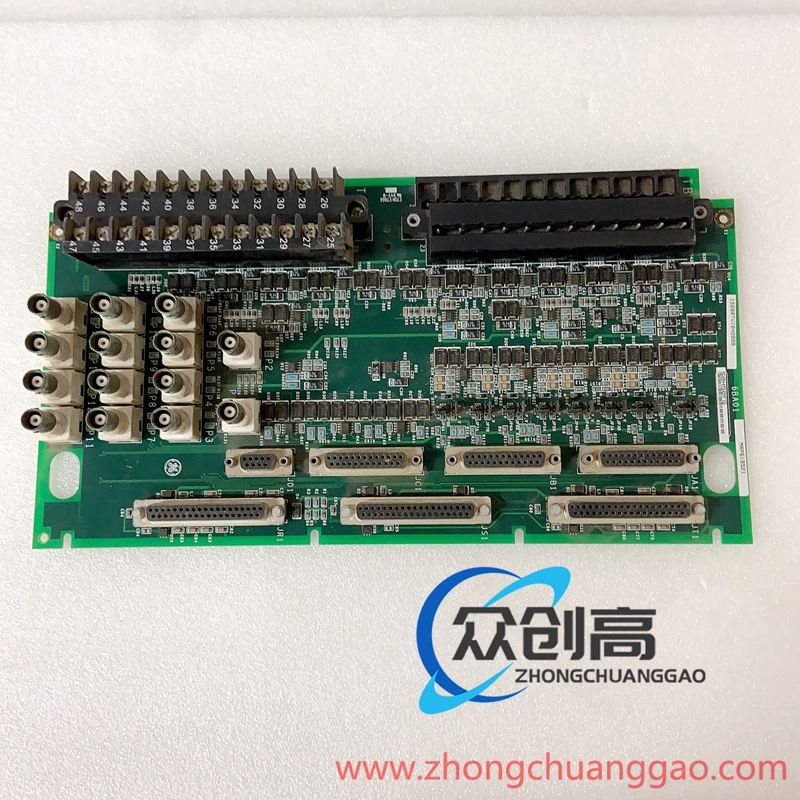

GE Energy IS200ECTBG2A励磁机接满子板是GE Industria Solutions制造的EX2100励控制系统的-部分。ECTBG2A(G2版本)专门用于单T模式，而G1版本仅用于冗余模式。与IS200ECTBG2A单工模式相关的图纸可在我们上面页面的手册选项卡下找到。

ECTBG2A由(6)辅助触点输入、(2)跳闸点输出和(4) Form-继电点输出组成，这使得该板可以在EX2100系统中运行，因为它与触点输出和触点输入相关。ECTB板配有隔离的+70V DC，用于EPSM模块的点润湿就IS200ECTBG2A型监控触点输入而言，它监控两个。一个触点输入为52G，另一个为86G。安装该型号的最佳手册是GEH-6632 EX2100励磁控制用户指南,有一个与该板相关的出版物，即GEI-100457.

关于IS200ECTBG2A的常见问题

IS200ECTBG2A板是否与EX2100系列中的任何其他板一起使用 ?

是的。IS200ECTBG2A板通常连接到EMIO板，附属的EM10板控制和管理来自1S200ECTBG2A板的输入和输出。

IS200ECTBG2A和IS200ECTBG1A板之间有什么硬件差异吗 ?

不。两块ECTB板由相同的硬件组成。这两块板由相同的触点输入和输出组成。

除了IS200ECTBG2A板在单工模式下工作之外，IS200ECTBG2A板和IS200ECTB1A板之间还有什么显著区别吗?

不会。两个ECTB板最大的区在于它们的撰作模式。通常，字母数字目录号具有重要意义，但由于GE1-100457手册很准找到，因此不确定两块板上的字母教字目录号是否代表两块板上的明显差异

IS200ECTBG2A板上的两个触点输入为86G和52G，这两个输入的用途是什么 ?

52G触点输入用于给出发电机的在线状态，而86G触点输入用于正常撰作期间的锁定。
