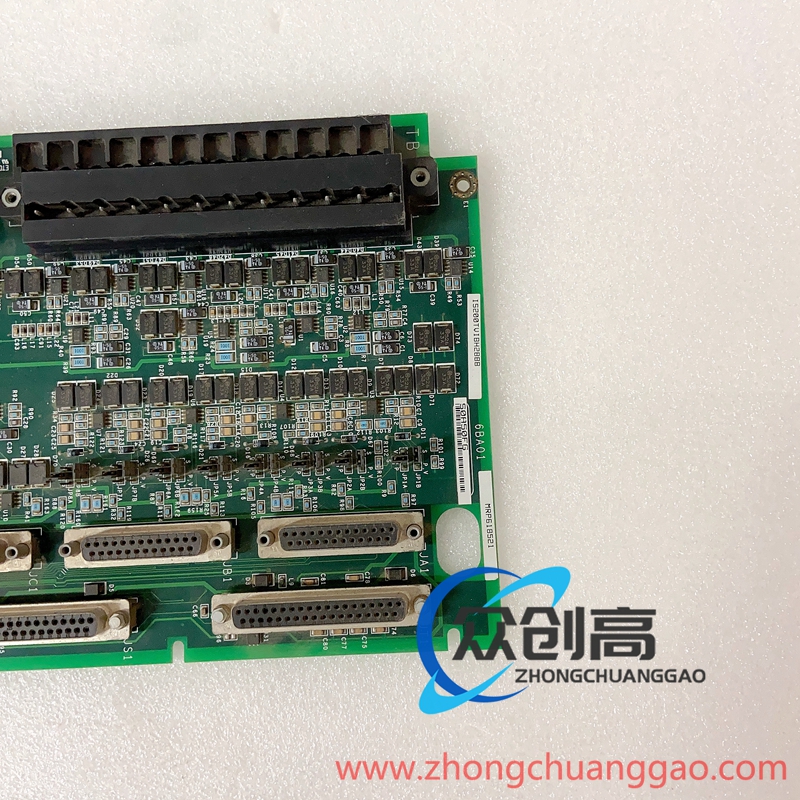

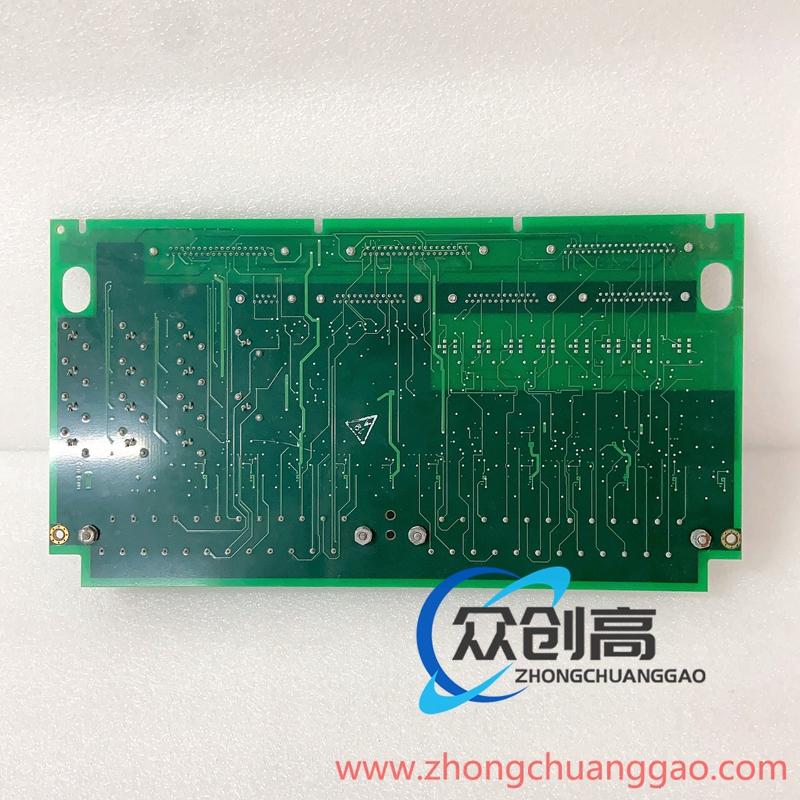

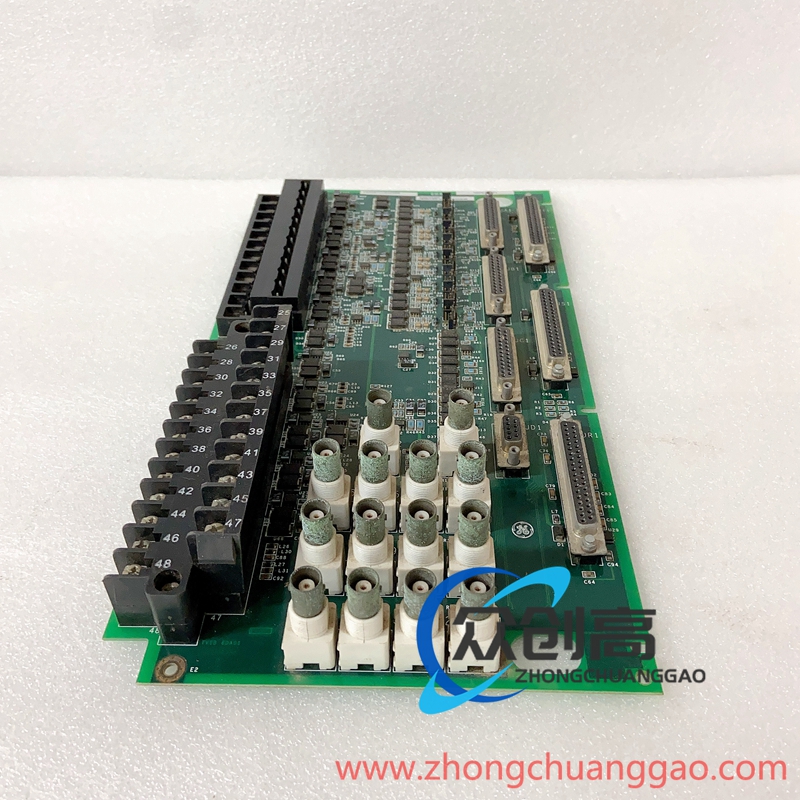

一产品参数

IS200SSCAH2A

接线端子板

单端子板

48个螺丝连接，排成两行，每行24个

单个37针电缆连接器

18个跳线开关

IS200JPDSG1A是GE为Mark VI系统制作的PCB元件，MKV是通用电气公司的Speedtronic然气和蒸汽涡轮机管理系统之一，用于各种尺寸和复杂程度的重型涡轮机。Mark VI系统包括一个操作界面或HMI(人机界面),由运行在Windows平台上的PC构建。

S200JPDSG1A配有两个端子板，每个端子板上有五个。这些标记为PR、PS，PT，N和N、端子板用于以花游形式连接配电板。该板有两个标记为P1和P2的50针带状连接器。这些带状连接器设计用于在电路板之间传输反馈信号，该板有一个标记为JA1的母连接器。这是一个与IS220PPDA上的I/0包兼容的DC-62连接器。板上的其它连接器包括7个2位插头、6个6位插头和3个9位插头

1S200JPDSG1A由三个电感线要、四个委阳器、四个TP测试点、两个最体筒以及多个电阳和电容组成。每个TP测试点都有一个串联的10K电阳器来原畜该环。该板设计用于DN导轨安装，可以安装在其立配电板旁边。IS200JPDSG1A在六人位置钻孔。通用电气出版的的GE1-100613将提供更多关于该板的提作、接线和安装的信息。
