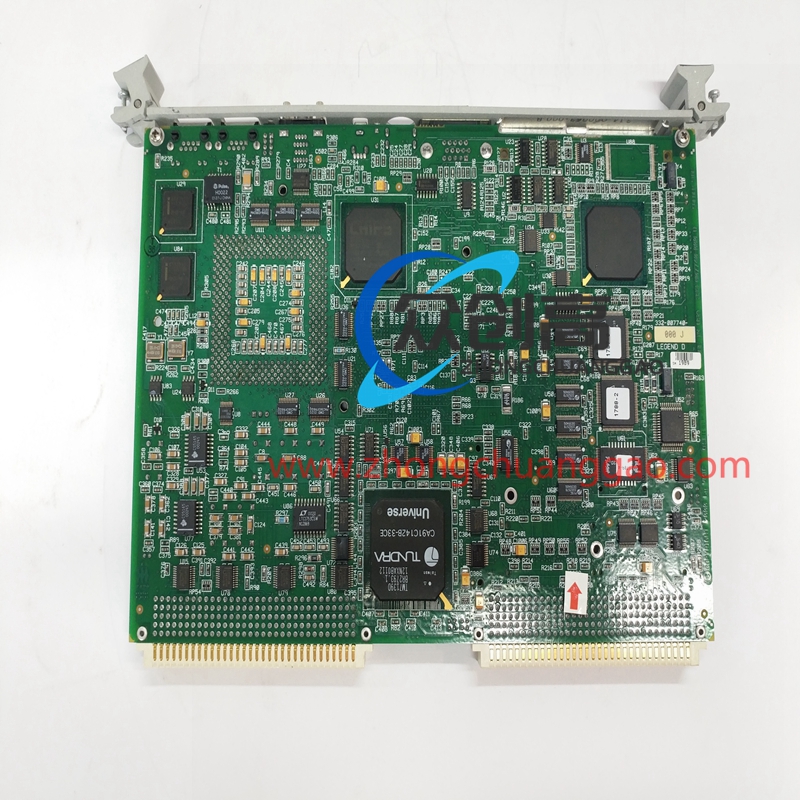

产品细节:VMIVME7750 GE 奔腾III处理器的VME单板计算机

VMEbus请求者:微处理器可以在软件控制下使用任何VMEbus请求线(BR3“到BR0请求和获得对总线的控制。可将请求程序编程为以下列任何一种模式运行:

Release-On-Request (ROR)

Release-When-Done(RWD)

VMEbus捕获与保持(BCAP)

亩:VMEbus接口提供4个32位的，处理器和提供处理器间通信的VMEbus有可以访问这些部箱，当通过VMEbus访问时，邮箱具有中断销理器的能力。

中断处理程序:中断处理程序监视，并且可以被编程为响应任何或所有VMEbus IRQ线。所有与正常进程vmebus相关的中断都可以映射到PCl inta#或serr#中断。这些包括:

邮箱中断

VMEbus中断

VMEbus中断中断周期(确认VMIVME-7750 VMEbus发出的中断所有与vmebus相关的错误处理中断都可以映射到PCIinta#或serr#。注:PCI serr#启动SBC NMI.这些包括:

ACFAIL*中断

BERR*中断

SYSFAIL*中断

中断处理程序对每个RQ*中断都有相应的STATUS/ID寄存器。一旦处理程序接收到IRQ*，它就请求VMEbus，一旦获得请求，它就执行该级别的IACK周期。一旦IACK周期完成并将STATUS/ID存储在相应的ID存器中，在内部状态寄存器中设置适当的中断状态位，并生成PCI中断。PCI中断可以映射到PCIinta#或serr#。
